הרבגוניות של שסתומי הבדיקה
שסתום בדיקה-המכונה גם שסתום שאינו חוזר או שסתום חד כיווני-מאפשר זרימת נוזל בכיוון אחד בלבד. יציאות הכניסה והיציאה של שסתום בדיקה מוגדרות מראש. בניגוד לרוב השסתומים, ההתקנה אפשרית רק בכיוון זרימה אחד.
עקרון ההפעלה של שסתום בדיקה הוא די פשוט: הצד הכניסה של השסתום מביא מחדש לחץ גבוה יותר מצד השקע שנפתח. הפרש לחץ מינימלי קובע באיזו נקודה הנוזל יכול להתחיל לזרום (כאשר השסתום נפתח). הפרש לחץ זה ידוע כלחץ פיצוח, המכונה גם הראש הבלתי מושג או לחץ הפתיחה. כוח ההתנגדות והשטח של מנגנון האיטום, בדרך כלל קפיץ המחובר למנגנון סגירה של שסתום, מרתיע את לחץ הסדק.
כדי שסתם הבדיקה ייסגר ללא גילאי דליפה גלויים, הכניסה וצדי השקע ידרשו ביניהם הפרש לחץ, המכונה לחץ מחדש. לחץ מחדש ידוע גם כלחץ איטום, ראש איטום או לחץ סגירה. בכמה שסתומי בדיקה, מנגנון הסגירה דורש לחץ גב למושב בצד השקע כדי למנוע זרימה.
יישומי שסתום בדיקה מעשיים
שסתומי בדיקה הם די פשוטים, לא יקרים ויכולים לפעול אוטומטית ללא שום שליטה ידנית או חיצונית. זו הסיבה שניתן למצוא אותם לאורך מספר יישומים שונים. באופן כללי, להלן השימושים בשסתומי הבדיקה:
• כדי למנוע את זרימת הנוזל ההפוכה העלולה לפגוע בציוד במעלה הזרם.
• לשמירה על לחץ נוזלים באמצעות משאבה או מדחס.
• כדי למנוע סיפונינג נוזלים.
• כדי להבטיח נשמרת הוואקום.
• כדי למנוע נוזלים לערבב.
ישנם סוגים רבים ושונים של שסתומי צ'ק, שלכל אחד מהם המנגנונים הייחודיים שלהם המפנים את סוג התהליך או היישום לשימושם. להלן רשימה מקיפה של סוגי שסתומי הצ'קים והתיאור התפקודי שלהם.
שסתומי בדיקת כדור

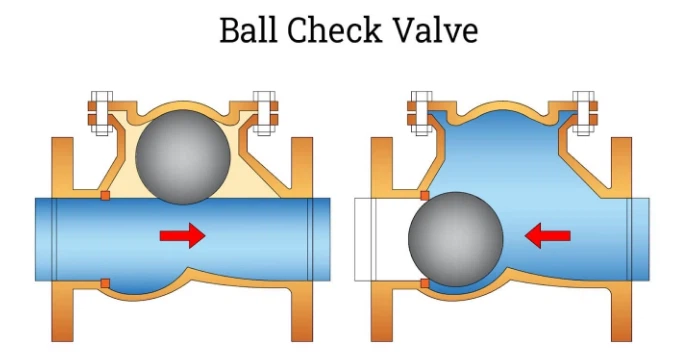

לשסתום בדיקת כדור יש כדור כחלק הסיום. בדרך כלל, הכדור מחובר למעיין דחיסה, כאשר הכדור פונה לכיוון הזרימה. בסוגים אחרים של שסתומי בדיקת כדור, אין מעיין. שסתום בדיקה ללא קפיץ דורש זרימה הפוכה לסגירה. גוף שסתום הבדיקה של הכדור מעוצב באופן חכם כדי להנחות את הכדור למצב הישיבה כדי להבטיח חותם חיובי.
פעולת שסתום בדיקת הכדור היא פשוטה. לעתים קרובות הם קטנים וזולים יחסית. הכדורים עשויים מתכת או חומרים אחרים, במקרים חריגים בהם נדרשים עמידות או תנאים אינרטיים.
יש העדפה לשסתומי בדיקת כדור בתהליכים שאינם דורשים פיקוח מכיוון שהם דורשים מעט מאוד תחזוקה. הם נמצאים במכשירי ריסוס, משאבות אוויר ידניות, מזרקי מחלקות המילוי מחדש, תחנות שאיבה וכו '.
דלת כפולה (דיסק כפול) בדוק שסתומים
בשסתום הבדיקה של הדלת הכפולה, שני דיסקים שנפתחים כמו דלת, מאפשרים זרימת נוזלים. הדיסקים מחוברים לקפיצי פיתול, השומרים על סגירת הדיסקים כדי למנוע את זרימת הנוזל. שסתומי בדיקת דלת כפולה הם בעלי משקל נמוך, דורשים פחות מקום וקל להתקנה. הם משמשים עם נוזלים נקיים בתעשייה הפטרוכימית, נזילות גז, יישומי HVAC, בתי זיקוק ותעשיות תהליכים אחרות מכיוון שהם חסכוניים ודורשים תחזוקה נמוכה. באופן כללי, יש לדחוס אותם בין שני אוגנים. לשסתום בדיקת ההרמה יש עיצוב דומה לשסתום גלובוס. שסתום בדיקה זה משתמש בכוח המשיכה או בלחץ גבוה יותר בשקע השסתום כדי להחזיר את השסתום למצב המושב ולמנוע זרימת פסוק מחדש. סוגים מסוימים של שסתומי בדיקת מעליות משתמשים בדיסק עמוס קפיץ.
ניתן להתקין שסתומי בדיקת הרם אופקית, אנכית או בזווית. הזרימה נכנסת לשסתום הבדיקה מתחת למושב ומרימה את הדיסק הממוקם בין שני מדריכים. שסתומי בדיקת הרמה מומלצים בתהליכים עם מהירות זרימה גבוהה כמו אדים, אוויר, גז או קווי אדים
עצור לבדוק שסתום
כשאתה משלב את הפונקציות של שסתום בדיקת הרמה ושסתום גלובוס, אתה מקבל את שסתום בדיקת העצירה. לשסתום בדיקת העצירה יש ידית שניתן לחבר למפעיל ולגבעול המגביל את תנועת הדיסק. הגבעול אינו מחובר לדיסק. ידית המפעיל מסתובבת כדי למנוע את זרימת הנוזל דרך השסתום או להגביל את הזרימה על ידי הכיתת מרחק הנסיעה של הדיסק.
לשסתום בדיקת הבוכנה יש אותם מאפיינים כמו שסתום בדיקת ההרמה. מבחינה פונקציונלית, ההבדל העיקרי הוא המנגנון לסגירת השסתום-בוכנה עמוסת קפיץ בצילינדר. הצילינדר מנחה את תנועת הבוכנה למעלה ולמטה במהלך הפעולה. יישומים הם לשסתום בדיקת המעלית. מומלץ בתהליכים עם מהירות זרימה גבוהה כמו אדים, אוויר, גז או קווי אדים
שסתום בדיקת נדנדה
שסתום בדיקת נדנדה מורכב מדיסק המתנדנד על ציר צירים כדי לאפשר זרימה בכיוון אחד ומתנדנד למושב כדי למנוע זרימה בכיוון השני. משקל הדיסק קובע את מאפייני הכיבוי של השסתום.
מנגנון שסתום בדיקת הנדנדה משמש לרוב בשסתום הפלאפר המותקן בסומק סומק. הוא משמש במערכות ניקוז סניטריות כשסתום מים אחורי למניעת שיטפונות על ידי מי ביוב כאשר יש גשמים כבדים.
שסתום בדיקת רקיק דומה למדי לשסתום בדיקת נדנדה. זה סימ-דל בעיצוב וניתן להשתמש בו בחללים הדוקים. ההבדל העיקרי הוא שהם מוגבלים על ידי אוגנים המחזיקים אותם במקום. זה אומר שלא ניתן לפתוח את הדיסק במלואו, בהשוואה לשסתום נדנדה עם גוף שסתום המאפשר פתיחה מלאה. שסתום בדיקת הפליקה משמש בדרך כלל כאשר זרימה אינה בעיה, או אם יש מקום מוגבל להתקנת שסתום.
שסתום בדיקת דיאפרגמה הוא בעל קרום אלסטי כמנגנון האיטום, במצב סגור בדרך כלל. כאשר זרם הלחץ של השסתום גבוה יותר מאשר במורד הזרם, שסתום הבדיקה נפתח ומאפשר זרימת נוזלים. אחרת, שסתום הבדיקה נשאר סגור. בדרך כלל הם משמשים במערכות בלחץ נמוך עם צנרת פלסטיק.
כיצד לבחור שסתום צ'ק?
בחירת שסתום בדיקה היא חלק בלתי נפרד מעיצוב תהליכים. בעוד שלסוגי הפרעות שונות יש אותה מטרה פונקציונלית-שהיא לאפשר זרימה בכיוון אחד בלבד-כל סוג הוא לרוב ייחודי ליישום ספציפי. המאמר באיזה שסתום בדיקה עלי להשתמש בפרטי היישום שלי במה צריך לזכור בבחירת שסתום צ'ק. להלן סקירה מהירה של מה לקחת בחשבון בבחירת שסתום צ'ק:
1. האפשרות לפטיש מים
2. תאימות כימית
3. מאפיינים שאינם סלאים
4. ניתוח עלות-תועלת
5. ירידת הלחץ על פני השסתום
6. לחץ הפעלה והפרש לחץ בלחץ בתהליך
7. מהירות הנוזל
8. כיוון התקנה
מַסְקָנָה
בדוק שסתומים הם מכשירים פשוטים הפועלים ללא התערבות, והם משיגים פונקציה חיונית של מניעת זרימה הפוכה בתהליך. ישנם מספר סוגים של שסתומי צ'ק יש יישומים שונים בתהליכים תעשייתיים. הם קלים להתקנה, ללא תחזוקה ועמידים. החוסן של שסתומי הבדיקה הופך אותם למגוונים למדי לשימוש ללא קשר לסוג הנוזל, שלב הנוזלים, מצב ההפעלה, האוריינטציה ותדר הפעולה.
